Ａ→Q　PLC　リニューアルサービス（特許取得）

三菱汎用シーケンサーＭＥＬＳＥＣ−Ａ／ＱｎＡ（大型）シリーズ
生産中止に伴うシンプルな置き換えをご提案します

ライン停止時間を最小限に（２日単位で更新）
故障しにくいシンプルなユニット（高信頼性）
大規模システムにも対応（通信の新旧混在システム）

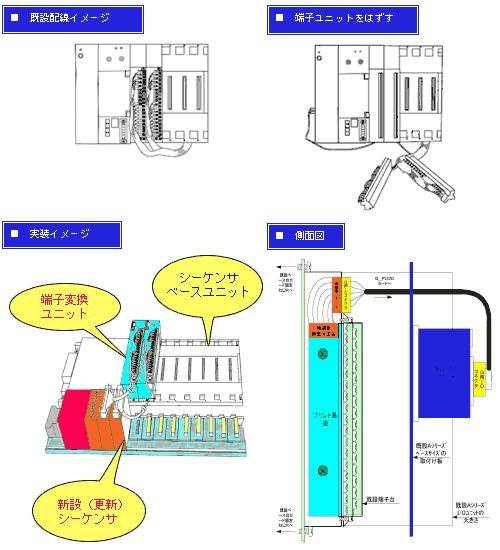

この製品は、既設のシーケンサーを更新する際に、外部接続配線をそのままの状態で流用することが できる「端子変換ユニット」です。
また、取り付け空間も、新設ＰＬＣを含みわずかな奥行きさえあれば、現状空間に取り付け可能です。 （50ミリ程度）

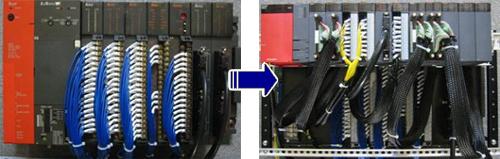

■　既設のベースと端子台の効果的活用

本製品は既設の「ベースユニット」及び、「端子台」を流用する事で、従来製品と比較し、外部配線の養生等の作業性 改善とコストの削減を実現しました。 （従来品は、巾が狭いため、端子を折り曲げて立てる必要があります。）

■　外部配線の解線・結線が不要

既設端子台の使用により、外部配線の解線・結線作業が不要となります。 これにより、作業時間が大幅に削減され、同時に切り替え時の誤配線防止が可能です。 （作業の信頼性も向上します）

■　万が一、試運転時プログラムの不具合等で現状復帰が必要となっても容易に対応が可能です。

■　設備停止時間の短縮

現場での配線、取付工事の時間短縮により、生産中止時間が短かくなります。 （解線がほとんど無い為誤配線なし）

■　メンテナンス性

新ＰＬＣを前面に置くことにより、メンテナンスしやすくなります。　

■　設置場所

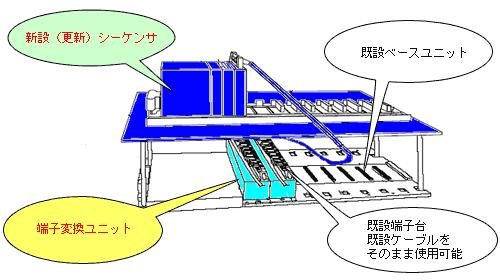

端子台ユニットの高さを低くする（約５０ｍｍ）ことで、ＰＬＣユニットをその上に設置可能としました。 もちろん別置も可能です。
